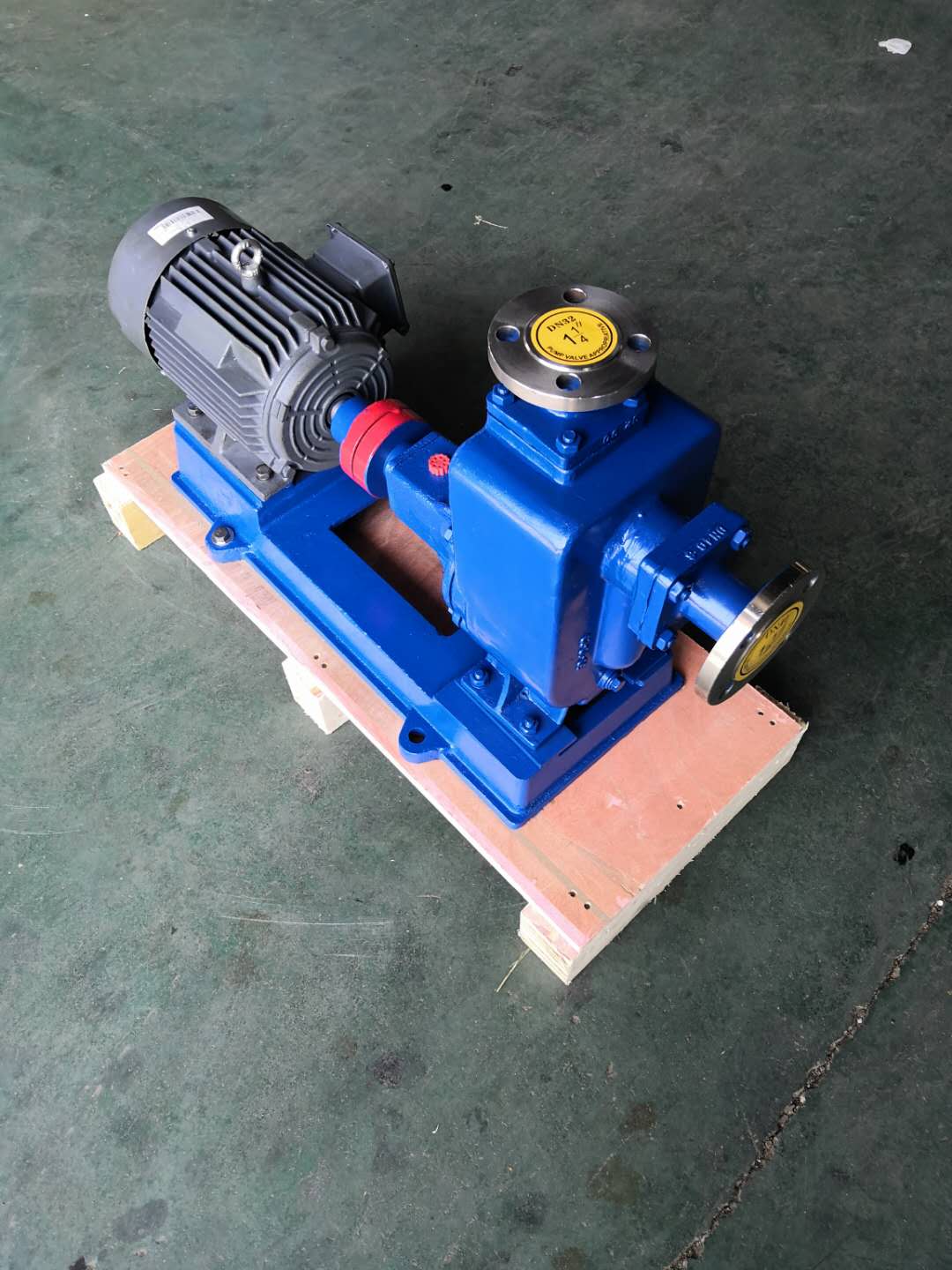

化工排污泵結構組成

作者：排污泵來源：排污泵發布時間：2020-05-13

化工排污泵采用單通道葉輪，動密封采用兩組特殊材料的硬質合金機械密封裝置，具有無堵塞，經久耐用、型線準確，使用維修方便，效率高，節能顯著。由原來的單純地用來輸送清水到現在的可以輸送各種生活污水、工業廢水、建筑工地排水、液狀飼料等等。在市政工程、工業、醫院、建筑、飯店、水利建設等各行各業中起著十分重要的作用。

其基本構造是由六部分組成的分別是葉輪、泵體、泵軸、軸承、密封環、填料盒。葉輪是排污泵的核心部分，它轉速高出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求平滑，以減少水流的磨擦損失。泵體也稱泵殼，它是水泵的主體。起到支撐固定作用，并與安裝軸承的托架相連接。泵軸的作用是借聯軸器和電動機相連接，將電動機的轉矩傳給葉輪，所以它是傳遞機械能的主要部件。軸承是套在泵軸上支撐泵軸的構件，有轉動軸承和滑動軸承兩種。
填料盒主要由填料、水封環、填料筒、填料壓蓋，水封管組成。填料盒的作用主要是為了封閉泵殼與泵軸之間的空隙，不讓泵內的水流不流到外面來也不讓外面的空氣進進到泵內。始終保持水泵內的真空!當泵軸與填料磨擦產生熱量就要靠水封管住水到水封圈內使填料冷卻!保持水泵的正常運行。所以在排污泵的運行巡回檢查過程中對填料盒的檢查是特別要留意!在運行600個小時左右就要對填料進行更換。
密封環又稱減漏環。葉輪進口與泵殼間的間隙過大會造成泵內高壓區的水經此間隙流向低壓區，影響泵的出水量，效率降低!間隙過小會造成葉輪與泵殼磨擦產生磨損。為了增加回流阻力減少內漏，延緩葉輪和泵殼的所使用壽命，在泵殼內緣和葉輪外助結合處裝有密封環，密封的間隙保持在0.25-1.10毫米之間為宜。
